Ishikawa-Diagramm

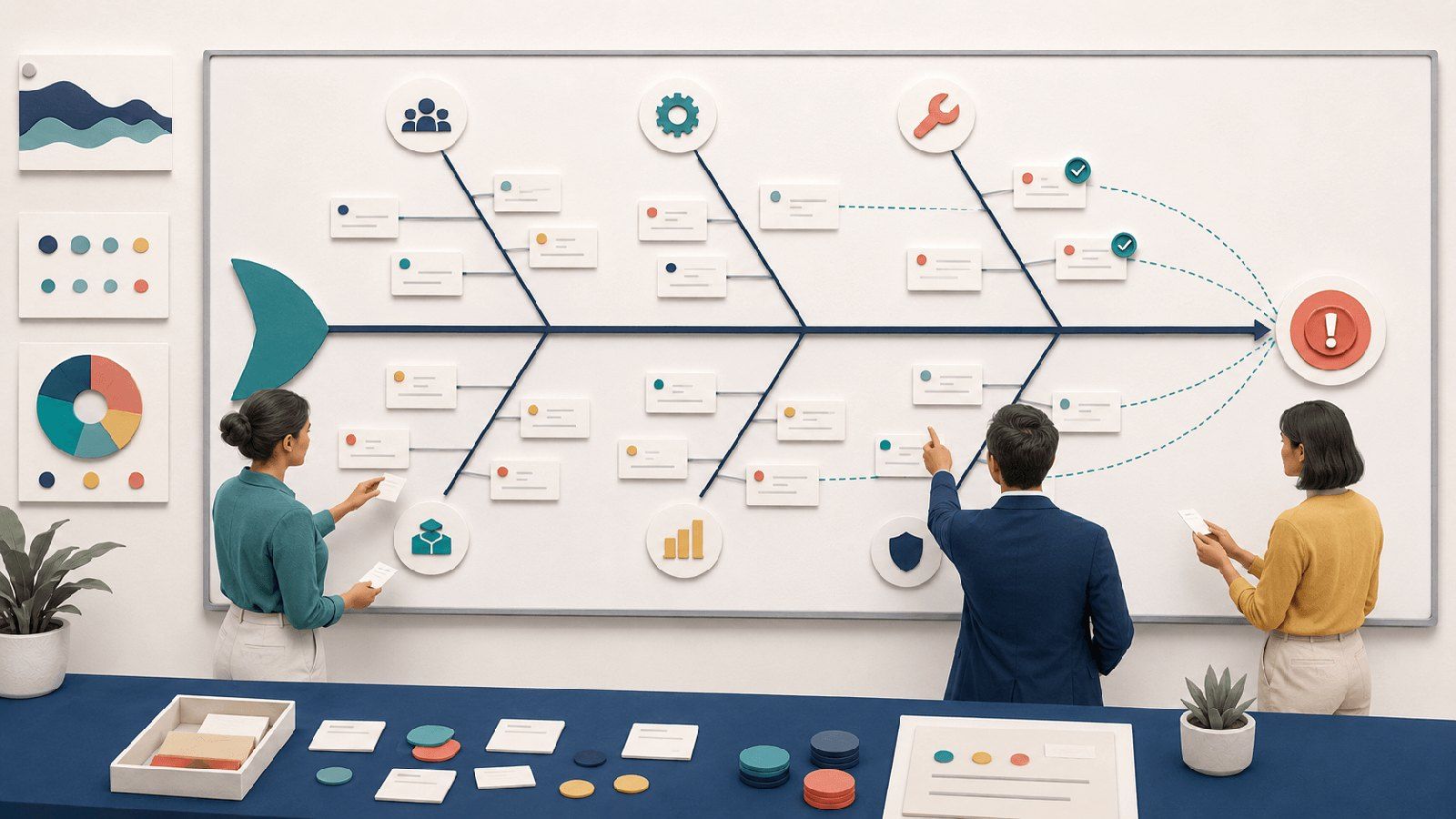

Fischgrätendiagramm mit strukturierten Ursachen und einem hervorgehobenen Problem

Kategorie

Prozessanalyse

Kompetenzstufe

Anfänger

Das Ishikawa-Diagramm ist eine visuelle Methode zur Ursachenanalyse. Ein Problem wird als Wirkung am Kopf des Diagramms festgehalten. Mögliche Ursachen ordnest du entlang mehrerer Hauptäste und Unteräste. Wegen seiner Form wird das Werkzeug auch Fischgräten- oder Ursache-Wirkungs-Diagramm genannt.

Die Struktur hilft einem Team, nicht bei der erstbesten Erklärung stehenzubleiben. Stattdessen werden verschiedene Einflussbereiche systematisch betrachtet. Das Ergebnis ist noch kein Beweis für eine Ursache, sondern eine geordnete Übersicht möglicher Ursachen, die anschließend geprüft und priorisiert werden. Als Werkzeug der Ursachenanalyse gehört es zu den Lean-Methoden und den Grundlagen der Prozessoptimierung.

Rahmenbedingungen & Vorbereitung für Ishikawa-Diagramm

Voraussetzungen

Ein klar benanntes Problem oder eine unerwünschte Wirkung
Ein Team mit unterschiedlichen Perspektiven auf den Prozess
Ein Whiteboard, eine Moderationsfläche oder ein digitales Board
Etwa 45 bis 90 Minuten für Sammlung und erste Priorisierung

Vorbereitung

Formuliere das Problem konkret und neutral. Sammle vorhandene Fakten wie Fehlerarten, Häufigkeiten, Zeiten oder Kundenrückmeldungen. Lege außerdem fest, welcher Prozessabschnitt betrachtet wird und welche Bereiche nicht Teil der Analyse sind.

Für Produktionsprozesse werden häufig Kategorien wie Mensch, Maschine, Material, Methode, Messung und Mitwelt verwendet. In Büro- und Serviceprozessen kannst du passendere Kategorien wie Rollen, Regeln, Informationen, Systeme, Schnittstellen und Umfeld wählen. Die Kategorien sollen das Denken unterstützen und nicht begrenzen.

Wofür ist das Ishikawa-Diagramm besonders geeignet?

Das Ishikawa-Diagramm eignet sich, wenn ein Problem viele mögliche Ursachen aus verschiedenen Bereichen hat. Es ordnet Einflüsse nach Kategorien wie Mensch, Maschine, Methode und Material und macht das gemeinsame Sammeln im Team moderierbar. So zeigt sich zuerst das gesamte Ursachenfeld, bevor einzelne Pfade vertieft werden. Einen vielversprechenden Ast verfolgst du danach mit der 5-Why-Methode bis zur Wurzel.

Weiterführende Quelle bei Hymer: Ishikawa-Diagramm.

Ein Praxisbeispiel dazu findet sich im Anwendungsfall Produktqualität.

Häufige Fragen zum Ishikawa-Diagramm

Welche Kategorien soll ich verwenden?

Nutze Kategorien, die zum Prozess passen. In der Produktion sind die 6M verbreitet. Für Dienstleistungsprozesse sind Rollen, Methoden, Informationen, Systeme, Schnittstellen und Umfeld oft verständlicher.

Ist jede Ursache im Diagramm eine bestätigte Grundursache?

Nein. Das Diagramm sammelt und strukturiert Hypothesen. Relevante Ursachen müssen anschließend mit Daten, Beobachtungen oder Tests überprüft werden.

Wie viele Personen sollten teilnehmen?

Häufig funktionieren vier bis acht Personen gut. Entscheidend ist weniger die Zahl als die Mischung aus Prozesswissen, Fachwissen und einer möglichst neutralen Moderation.

Was tun, wenn das Diagramm zu groß wird?

Grenze den betrachteten Prozessabschnitt enger ein oder erstelle für einen wichtigen Hauptast ein eigenes Unterdiagramm. Priorisiere anschließend die Ursachen mit der größten vermuteten Wirkung.

Was ist der Unterschied zur 5-Why-Methode?

Das Ishikawa-Diagramm betrachtet viele mögliche Ursachen parallel. Die 5-Why-Methode vertieft einen einzelnen Ursachenpfad. Beide Werkzeuge lassen sich deshalb gut kombinieren.

So erstellst du ein Ishikawa-Diagramm

Schritt

Problem als Wirkung festhalten

Schreibe die konkrete Problemformulierung an die rechte Seite des Boards. Zeichne einen waagerechten Pfeil auf das Problem zu. Alle später gesammelten Ursachen sollen erklären, wie sie zu dieser Wirkung beitragen könnten.

Schritt

Hauptkategorien bestimmen

Lege vier bis acht passende Einflussbereiche fest und zeichne sie als große Äste zur Hauptlinie. Wähle Kategorien, die zum betrachteten Prozess passen. Starre Standardkategorien sind weniger hilfreich als eine verständliche Struktur für das Team.

Schritt

Mögliche Ursachen sammeln

Sammle zu jeder Kategorie mögliche Ursachen. Formuliere sie konkret und ordne sie als Unteräste ein. Noch werden keine Ideen verworfen. Achte darauf, Beobachtungen und Vermutungen sprachlich zu unterscheiden.

Schritt

Ursachen weiter verzweigen

Frage bei allgemeinen Ursachen weiter nach. Aus „unklare Verantwortung“ kann zum Beispiel „keine Vertretungsregel im Freigabeprozess“ werden. Für einzelne Äste kannst du die 5-Why-Methode verwenden.

Schritt

Diagramm auf Lücken prüfen

Gehe alle Kategorien gemeinsam durch. Fehlen Perspektiven, Prozessschritte oder Schnittstellen? Ergänze Ursachen, die selten sichtbar werden, etwa Zielkonflikte, fehlende Informationen oder ungeeignete Messgrößen.

Schritt

Ursachen priorisieren und prüfen

Markiere die Ursachen mit hoher vermuteter Wirkung und ausreichender Plausibilität. Welche Kategorien den größten Anteil tragen, zeigt ergänzend eine Pareto-Analyse. Nutze Daten, Beobachtungen, Stichproben oder kurze Tests zur Verifikation. Das Diagramm liefert Hypothesen. Erst die Prüfung zeigt, welche Ursachen tatsächlich relevant sind.
