Swimlane-Diagramm

Lege fest, welche Rollen, Teams oder Abteilungen am Prozess beteiligt sind und richte für jede eine Bahn ein. Achte darauf, dass die Rollen eindeutig und überschneidungsfrei sind. Eine saubere Rollenliste ist die Grundlage für ein lesbares Diagramm. Zu viele Bahnen machen es unübersichtlich, also fasse wo sinnvoll zusammen.

Bestimme die einzelnen Schritte des Prozesses und ihre Reihenfolge, unabhängig von den Rollen. Halte fest, welche Entscheidungen und Ergebnisse dazugehören. Ein klar verstandener Ablauf lässt sich anschließend leichter auf die Bahnen verteilen. Nimm den realen Ablauf auf, nicht den gewünschten.

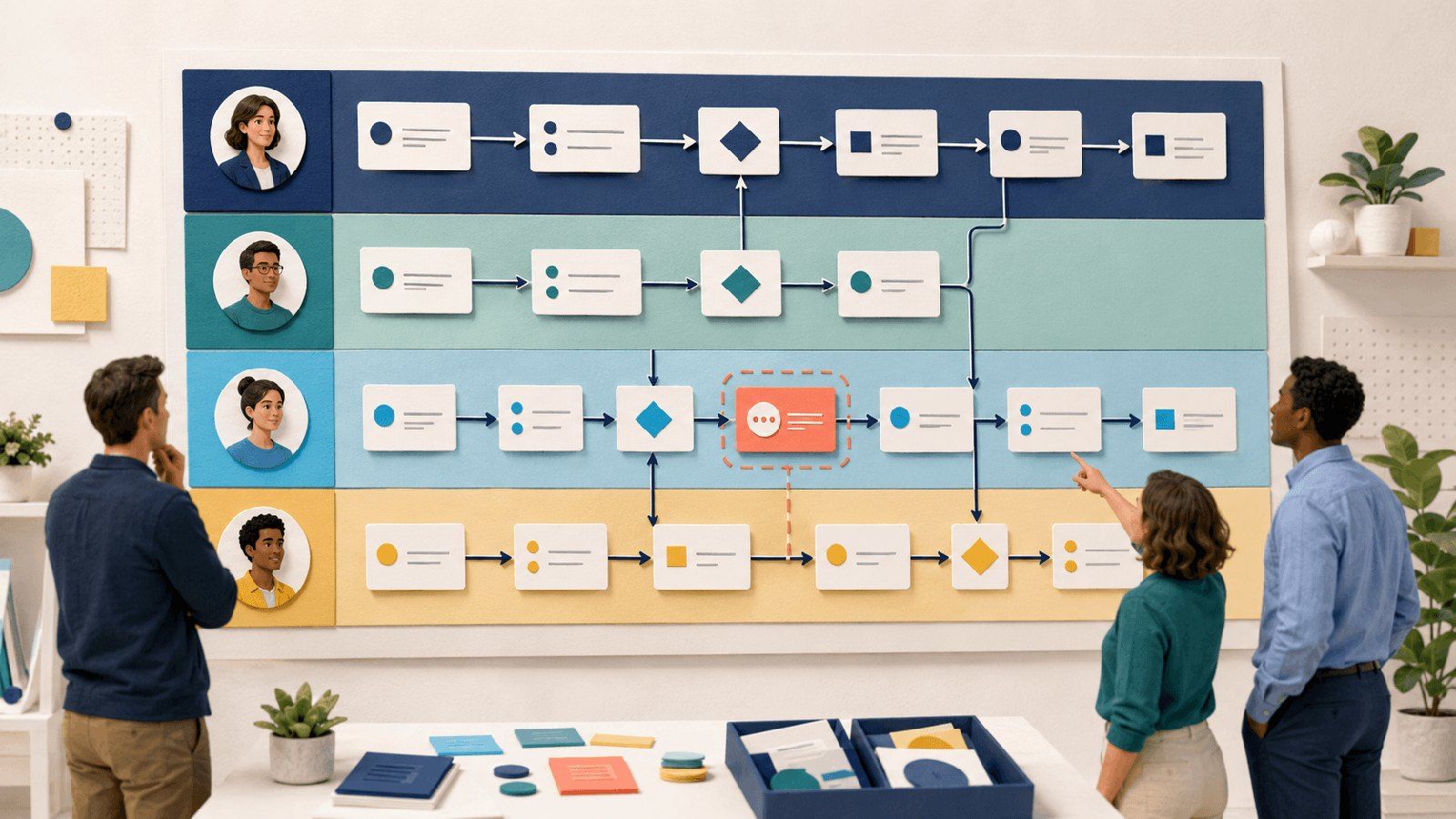

Ordne jeden Schritt der Bahn der verantwortlichen Rolle zu und verbinde die Schritte in der richtigen Reihenfolge. Stelle die Übergaben zwischen den Bahnen deutlich dar, denn dort entsteht die Reibung. Achte auf einen sauberen Verlauf über die Bahnen hinweg. So wird sichtbar, wie oft der Vorgang die Zuständigkeit wechselt.

Gleiche das Diagramm mit den Beteiligten ab und korrigiere falsche Zuständigkeiten oder fehlende Schritte. Prüfe besonders die Übergaben, denn dort sind sich Rollen oft uneinig. Ein gemeinsam geprüftes Diagramm schafft Klarheit über die Verantwortung. Erst danach ist es eine belastbare Grundlage.

Untersuche die Übergaben auf Wartezeiten, Rückfragen, doppelte Prüfungen und unklare Zuständigkeiten. Zähle, wie oft der Vorgang die Bahn wechselt, denn jeder Wechsel kostet Zeit und Abstimmung. Frage, welche Übergaben sich zusammenlegen oder vermeiden lassen. So findest du die größten Hebel für einen reibungsärmeren Ablauf.

Leite aus den Reibungspunkten konkrete Maßnahmen ab, etwa klarere Verantwortlichkeiten, weniger Übergaben oder parallele Schritte. Für Entscheidungs- und Beteiligungsrechte hilft eine RACI-Matrix, für ausführbare Modelle BPMN 2.0. Prüfe nach der Umsetzung, ob Reibung und Wartezeiten tatsächlich zurückgehen. So wird das Diagramm zum Ausgangspunkt echter Verbesserung.
